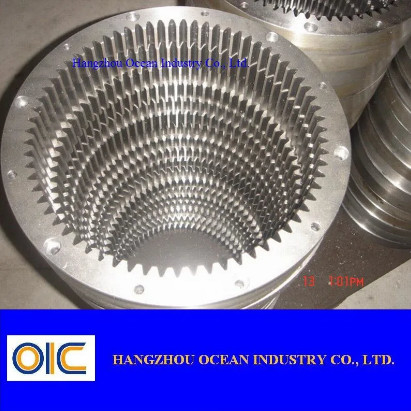

Wind-Energie großer Ring Gear

Wind-Energie großer Ring Gear

Verarbeitung der Strecke (extern):

Maximaler reibender Durchmesser 2600mm

Verarbeitung von Modul 1-45mm

Affenabstand 1000-2300mm

Maximale Gangbreite 1480mm

Schrägungswinkel +120/-45°

Procassing-Strecke (intern):

Maximaler externer Durchmesser von Hohlrad 2600mm

Minimaler Innendurchmesser von Hohlrad 1200mm

Maximale Wandstärke von Hohlrad 500mm

Maximale Gesichtsstärke von Hohlrad 1010mm

Schrägungswinkel ± 35°

In den üblichen Bedingungen kann die Präzision des externen Gangs von AGMA 14-13 (das Gleichgestellte, zum 3-4 im Standard DIN3962 zu planieren) gerade erreichen. Der Gang, der sich bilden und der Gang, der Änderung bildet, können entsprechend unterschiedlicher Entwurfsanforderung getan werden.
